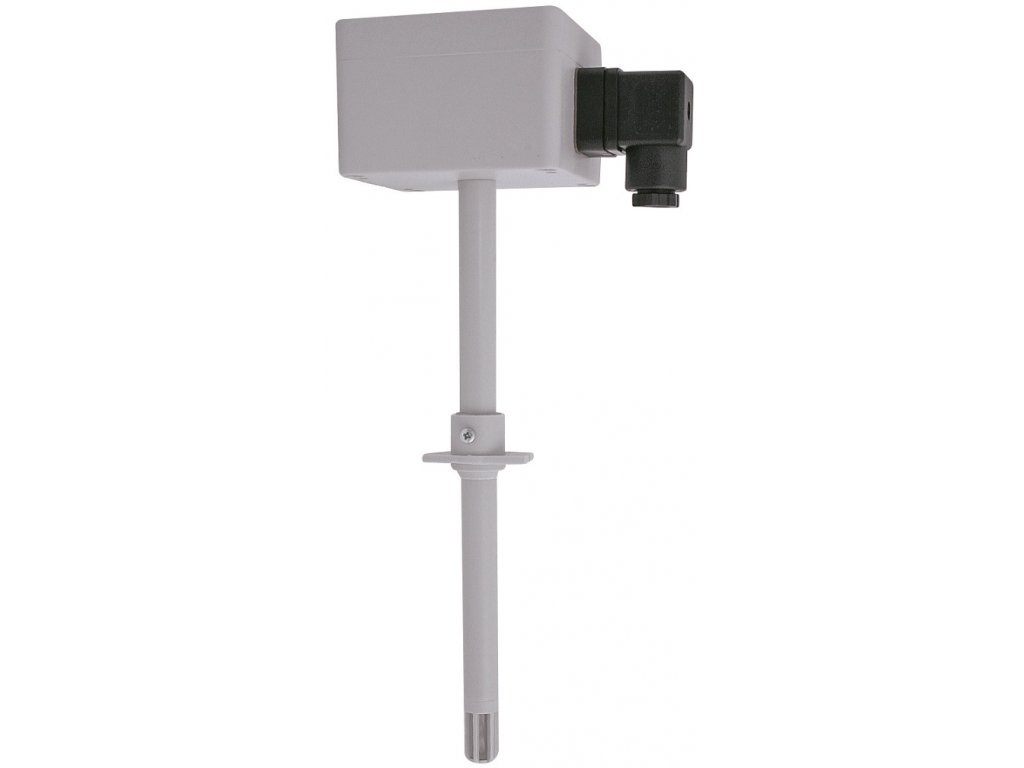

GRHU-2K-MP Převodník relativní vlhkosti vzduchu, kanálové provedení, standardní provedení: délka snímače 220 mm

Detailní popis produktu

VŠEOBECNĚ:

Moderní mikroprocesorová technika použitá u nové generace převodníku relativní vlhkosti umožňuje ještě vyšší kompenzaci odchylky charakteristiky senzorů vlhkosti, než tomu bylo doposud. Vysoká přesnost, teplotní stabilita a funkční možnosti dávají novému typu tohoto přístroje nový rozměr. Díky různým konstrukčním provedením a vysokému rozsahu pracovní teploty elektroniky -25 ... +50 °C (senzor: -40 ... +120 °C), lze typy GRHU...MP použít pro veškeré aplikace.

TECHNICKÉ ÚDAJE:

Měřicí rozsahy:

relativní vlhkost: 0,0 ... 100,0 % RV (teplotně kompenzovaný)

teplota: 40,0 ... +120,0 °C popř. -40,0 ... +248 °F

Doporučený měřicí

rozsah vlhkosti:

20,0 ... 80,0 % RV (standard)

5,0 ... 95,0 % RV (při volbě -HO: senzor pro vysoké vlhkosti)

Zobrazovací rozsahy

- volby zobrazení:

u provedení s volbou -UNI lze místo hodnoty relativní vlhkosti na displeji zobrazovat jednu z níže uvedených vypočítávaných veličin, výběr se provádí pomocí tlačítek

teplota mokrého teploměru: -27,0 ... +60,0 °C

teplota rosného bodu: -40,0 ... +60,0 °C

entalpie: -25,0 ... 999,9 kJ/kg

měrná vlhkost: 0,0 ... 640,0 g/kg

absolutní vlhkost: 0,0 ... 200,0 g/m³

Přesnost (při 25 °C a v doporučeném rozsahu vlhkosti):

displej: vlhkost vzduchu: ±2,5 % RV

teplota: ±0,4 % z MH ± 0,2 °C

výstupní signál: vlhkost vzduchu: ±0,2 % FS

Teplotní kompenzace: automatická

Napájení: 12 ... 30 V DC popř. 18 ... 30 V DC (při výstupu: 0 ... 10 V)

Ochrana proti přepólování: 50 V, trvale

Přípustný odpor smyčky (výstup 4 ... 20 mA): RA [Ω] ≤ (Uv [V] - 12 V) / 0,02 A

Přípustná zátěž (výstup 0 ... 1(10) V): RL [Ω] > 3000 Ω

Displej: 4-místný LCD displej, vysoký cca 10 mm, automatické přepínání zobrazení hodnot vlhkosti / teploty

Pracovní teplota: -25 ... +50 °C (elektronika)

senzorová hlava a trubka: -40 ... +100 °C, krátkodobě až +120 °C

Skladovací teplota: -25 ... +70 °C

Relativní vlhkost vzduchu (elektronika): 0 ... 95 % RV (nekondenzující), při nebezpečí orosení doporučujeme volbu -LACK (oboustranné lakování desky elektroniky)

Pouzdro: z nárazuvzdorného plastu ABS, stupeň krytí IP 65

Jímka snímače: trubka Ø 14 mm, odnímatelná ochranná krytka

Provedení -KABEL: senzorová jímka (Ø 14 mm x 68 mm) je spojena s pouzdrem pomocí teflonového kabelu o délce ~1 m, včetně senzoru pro vysoké hodnoty vlhkosti

Provedení -SHUT: s ochranným krytem proti povětrnostním vlivům

Použití: zajišťuje přesné měření ve venkovním prostředí, kde eliminuje případný vliv slunečního záření a deště

Konstrukce: kryt je vyroben z umělé hmoty, Ø 110 mm, výška ~140 mm, součástí je též nástěnný držák z nerezové oceli pro upevnění pomocí 3 šroubů o max. Ø 5 mm, odsazení krytu od stěny je ~160 mm.

Elektrické připojení: úhlovým konektorem dle EN 175301-803/A (IP 65)

Upevnění: 4 otvory v pouzdře (přístupné po sejmutí krytu) pro nástěnnou montáž nebo procesní připojení pomocí plastové průchodky

Funkce: paměť hodnot Min/Max, digitální nastavení nulového bodu a strmosti, volně nastavitelný rozsah výstupního signálu
