OXY 3690 MP-LO Převodník koncentrace kyslíku ve vzduchu, včetně měřicí sondy se senzorem GOEL 381, pro ochranné plyny obecně

Detailní popis produktu

Technické údaje:

Měřicí rozsahy:

koncentrace kyslíku: 0,0 ... 100,0 % O2 (v plynné formě)

OXY 3690 MP: doporučený měřicí rozsah 0,2 ... 35,0 obj. % O2

(mimo tento rozsah horší přesnost)

OXY 3690 MP-LO: vhodný také pro hodnoty <0,2 obj. % O2

teplota: -20,0 ... +50,0 °C

Přesnost přístroje (při jmenovité teplotě 25 °C):

kyslík: ±0,1 % ± 1 číslice

teplota: ±0,1 °C ± 1 číslice

Výstupní signál (jen O2): standard: 4 ... 20 mA (2 vodič), volba: 0 ... 10 V (3 vodič)

Galvanické oddělení: vstup galvanicky oddělen

Napájení: 12 ... 30 V DC (s výstupem 4 ... 20 mA)

18 ... 30 V DC (s výstupem 0 ... 10 V - volba)

Přípustný odpor smyčky (výstup 4 ... 20 mA): RA [Ω] ≤ (Uv [V] - 12 V) / 0,02 A

Přípustná zátěž (výstup 0 ... 10 V): RL [Ω] > 3000 Ω

Pracovní podmínky: 0 ... +50 °C, 0 ... 95 % RV (nekondenzující)

Skladovací teplota: -20 ... +70 °C

Ochrana proti přepólování: 50 V, trvale

Displej: 4-místný LCD displej, vysoký cca 10 mm

Pouzdro: z nárazuvzdorného plastu ABS, stupeň krytí IP 65 (kromě zásuvky pro připojení sondy)

Rozměry: 82 x 80 x 55 mm (bez úhlového konektoru a zásuvky sondy)

Elektrické připojení: úhlovým konektorem dle EN 175301-803/A (IP 65), max. průřez vodičů 1,5 mm², průměr kabelu: 4,5 ... 7 mm

Připojení sondy: 5-pólová zásuvka se závitovým zajištěním

Kalibrace: jednobodová na atmosférický vzduch

Kompenzace tlaku vzduchu: 500 ... 2000 hPa abs., ruční zadání

Kyslíková elektroda:

Typ: podle verze provedení

Měřicí rozsah: 0,0 ... 100,0 % O2

Doba odezvy T90: <10 s, teplotně závislá

Záruka: 12 měsíců (za předpokladu používání v souladu s návodem

k obsluze)

Použití: vzduch nebo čistý kyslík, ochranné plyny

Teplotní kompenzace: od senzoru teploty integrovaného v sondě

Připojovací kabel: délka ~1,3 m, 5-pólový konektor se závitovým zajištěním

Provozní tlak: 500 ... 2000 hPa (statický); pro proudící vzduch nebo plyny musí být použity kyslíkové sondy GOO.../MU

Pracovní podmínky: 0 ... +45 °C, 0 ... +95 % RV (nekondenzující)

Skladovací teplota: -15 ... +60 °C

Rozměry pouzdra: ~Ø 40 mm x 103 mm (vč. spirálové ochrany kabelu 153 mm),

pouzdro se závitem M16x1, sondu lze pomocí přiloženého

hadicového adaptéru připojit do měřicího systému

Hmotnost: ~135 g

Volby:

AV010: výstupní signál 0 ... 10 V

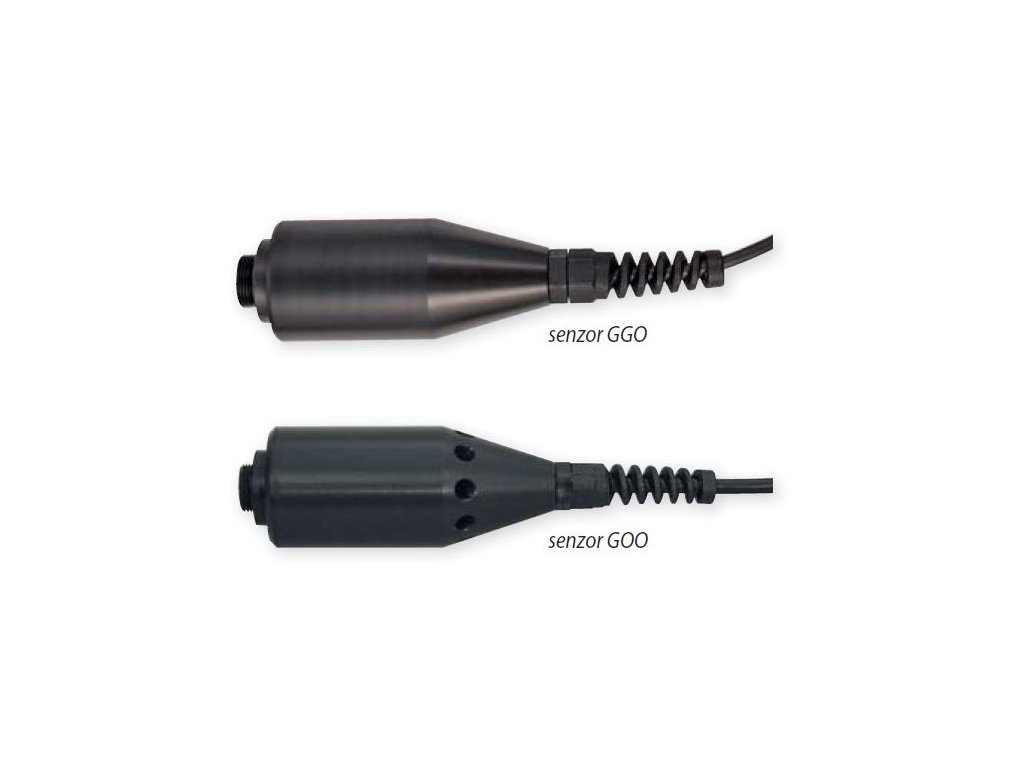

GOO: kyslíková sonda, otevřené provedení, vhodná pro proudící vzduch nebo plyny

KL10: připojovací kabel dlouhý 10 m

LO: provedení pro rychlá měření nízkých koncentrací O2 (0 ... 25 %) se senzorem GOEL 381
