Senseca AX 131-S15-TA-L01-S-MF Povrchový snímač teploty typ K, -40 ... 400 °C, 130 mm, s ohnutou (90°) jímkou a hlavicí Ø 15 mm

Detailní popis produktu

TECHNICKÉ ÚDAJE

AX 131-S15-TA-L01-S-MF:

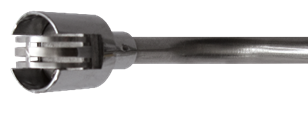

Povrchový snímač teploty typ K s pružnými pásky, rychlý, velká rukojeť AX131

Varianta: povrchový snímač, úhlové provedení (jímka snímače ohnutá 90°), hlavice Ø 15 mm

Měřicí rozsah: -40 ... +400 °C

Přesnost: třída 1

Délka snímače: 127 +60 mm

Průměr snímače: 6 mm

Kabel a délka: 1 m silikonový kabel, -50 ... +200 °C

Připojení: miniaturní plochý konektor

VŠEOBECNÉ INFORMACE:

AX 131

Přesné analogové snímače teploty typ K

• vyměnitelné

• rychlé a přesné

• ergonomická rukojeť s vysokou provozní teplotou až 120 °C

• robustní, pro dlouholeté profesionální použití

• jednoduché čištění

• ochrana proti vodě (stupeň krytí) IP 67

POPIS

AX 131 jsou přesné termočlánkové snímače teploty typu K.

Zapichovací a ponorné snímače jsou navrženy pro použití v plynech, kapalinách a měkkých materiálech. Varianty povrchových snímačů jsou optimalizovány pro kontaktní měření na tvrdých površích.

Jímka snímače je vyrobena z nerezové oceli odolné proti korozi, která je tak vhodná i pro trvalý kontakt s potravinami.

Kabel snímače může být volitelně vybaven standardizovaným miniaturním beztermonapěťovým plochým konektorem nebo dodán s volnými konci vodičů.

V kombinaci s doporučenými teploměry (např. PRO 131 a PRO 135) mohou být takové měřicí sestavy dodány také s kalibračními certifikáty DAkkS/Accredia.

Snímače jsou dodávány výhradně ve třídě přesnosti 1, což je nejvyšší třída přesnosti pro snímače s termočlánky.

Senzor: termočlánek typu K

Měřicí rozsah:

ponorný nebo zapichovací snímač:   -40 ... +550 °C popř. -200 ... +1150 °C plášťový (s minerální izolací)

AX 131-S15 povrchový snímač Ø 15 mm:   -40 … +400 °C,

AX 131-S8 povrchový snímač Ø 8 mm:   -40 … +900 °C

Termočlánek: typ K, nikl-chrom/nikl-hliník (NiCr-NiAl), IEC 60584-1

Přesnost: třída 1:   ±1,5 °C nebo 0,40 % v celém měřicím rozsahu

Doba odezvy (T90):

Ø 3 mm:   voda 0,4 m/s < 2 s, vzduch 2 m/s cca 40 s

Ø 3 mm plášťový (s minerální izolací):   voda 0,4 m/s < 5 s

Výstup: typ K

Kabel: kompenzační vedení typu K se silikonovou izolací (do + 200 °C), délky kabelu L=1, 2 nebo 5 m

Elektrické připojení: miniaturní beztermonapěťový plochý konektor nebo volné konce vodičů

Rozměry:

jímka snímače:   Ø 3 mm, L=150 mm (jiné na dotaz)

senzorová hlavice povrchového snímače:   Ø 8 mm nebo Ø 15  mm, L = 100 mm

kabel:   Ø 4 mm, délky kabelu L=1, 2 nebo 5 m

Hmotnost: ponorný nebo zapichovací snímač:   cca 110 g s kabelem 1 m

Materiál jímky snímače: AISI 316

Rukojeť : polyamid (PA6-GF30), kabelová ochrana Santoprene (do + 120 °C)

Stupeň krytí: IP 67

Aplikace: prostorový, ponorný, zapichovací, AX 131-S8/15 povrchový

Objednací kódy

1  Varianta

D            ponorný snímač, tupá špička, typ K, třída 1, neizolovaný

M           ponorný snímač, tupá špička, typ K, třída 1, plášťový (izolovaný)

I              zapichovací snímač, typ K, třída 1, neizolovaný

2  Průměr snímače

1.5         Ø 1,5 mm

3             Ø 3 mm

3  Délka snímače

130        130 mm, standard

150        150 mm, standard u plášťových snímačů

4  Délka kabelu a materiál

L01-S                     1 m kabel se silikonovou izolací

Lxx-S      jiné délky na dotaz

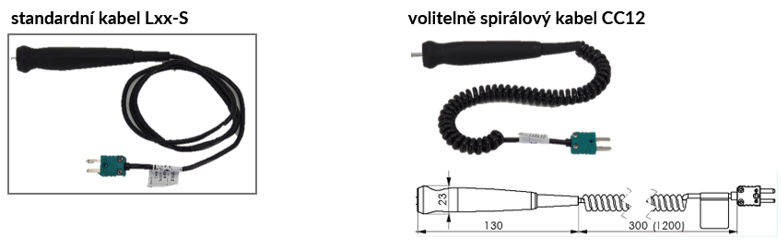

L01.2SK spirálový kabel natažitelný do délky 1,2 m

5  Elektrické připojení

MF         miniaturní beztermonapěťový plochý konektor

LE           volné vodiče s kabelovými koncovkami

 Standardní produkty

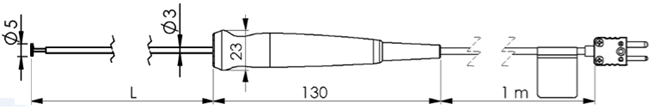

AX131-M3-150-L01-S-MF        ponorný snímač typu K, plášťový, jímka snímače Ø 3 x 150 mm,
silikonový kabel 1 m, miniaturní beztermonapěťový plochý konektor                                                                      obj. č. 486822

AX131-D3-130-L01-S-MF         ponorný snímač typu K, neizolovaný, jímka snímače Ø 3 x 130 mm,
silikonový kabel 1 m, miniaturní beztermonapěťový plochý konektor                                                                      obj. č. 486731

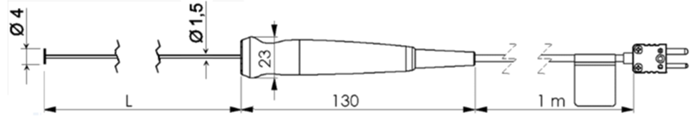

AX131-I1.5-130-L01-S-MF       zapichovací snímač typu K, neizolovaný, jímka snímače Ø 1,5 x 130 mm,
silikonový kabel 1 m, miniaturní beztermonapěťový plochý konektor                                                                      obj. č. 486828

AX131-I3-130-L01-S-MF           zapichovací snímač typu K, neizolovaný, jímka snímače Ø 3 x 130 mm,
silikonový kabel 1 m, miniaturní beztermonapěťový plochý konektor                                                                      obj. č. 486829

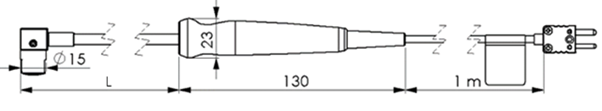

AX131-S15-HA-L01-S-MF        povrchový snímač typu K, s pružnými pásky,
rychlý, jímka snímače Ø 6 mm x 120 mm, úhlová (90°) hlavice Ø 15 mm,
silikonový kabel 1 m, miniaturní beztermonapěťový plochý konektor                                                                      obj. č. 486852

AX131-S15-HS-L01-S-MF         povrchový snímač typu K, s pružnými pásky, rychlý,
jímka snímače Ø 6 mm x 130 mm, přímá hlavice Ø 15 mm, silikonový kabel 1 m,
miniaturní beztermonapěťový plochý konektor                                                                                                        obj. č. 486854

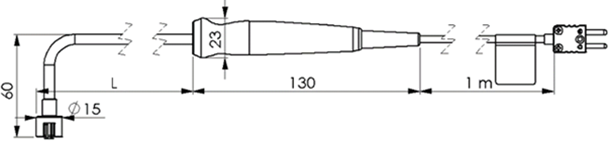

AX131-S15-TA-L01-S-MF         povrchový snímač typu K, s pružnými pásky, rychlý,
jímka snímače 6 mm x 127+60 mm, jímka snímače ohnutá (90°) Ø 15 mm,
silikonový kabel 1 m, miniaturní beztermonapěťový plochý konektor                                                                      obj. č. 486853

AX131-S8-HS-L01-S-MF           povrchový snímač typu K, s vinutou pružinou, kompaktní,
jímka snímače Ø 8 mm x 130 mm, keramická hlavice přímá,
silikonový kabel 1 m, miniaturní beztermonapěťový plochý konektor                                                                      obj. č. 486856

Vhodné pro přístroje

PRO 131.2    2kanálový přesný teploměr pro termočlánky                                                         obj. č. 486119

PRO 135.2    2kanálový přesný teploměr / datový logger pro termočlánky                                obj. č. 486118

ECO 130       rychlý teploměr pro termočlánkové snímače typu K (dříve G 1200)                      obj. č. 486708

ECO130.2     rychlý 2kanálový  teploměr pro termočlánkové snímače typu K (dříve G 1202)    obj. č. 486732
