Senseca AX 131-M3-300-L01-S-MF Ponorný snímač teploty typ K, -200 ... 1150 °C, Ø 3 mm x 300 mm

Detailní popis produktu

TECHNICKÉ ÚDAJE

 AX131-M3-300-L01-S-MF:

Ponorný snímač teploty typ K, plášťový - ohebný, velká rukojeť AX131

Varianta: ponorný snímač

Měřicí rozsah: -200 ... +1150 °C

Přesnost: třída 1

Délka snímače: 150 mm

Průměr snímače: 3,0 mm

Kabel a délka: 1 m silikonový kabel, -50 ... +200 °C

Připojení: miniaturní plochý konektor

VŠEOBECNÉ INFORMACE:

AX 131

Přesné analogové snímače teploty s termočlánkem typ K

• přesné: třída přesnosti 1
• rychlé
• ergonomická rukojeť s vysokou provozní teplotou až 120 °C
• robustní, pro dlouholeté profesionální použití
• jednoduché čištění
• ponorné snímače a zapichovací snímače

POPIS

AX 131 jsou přesné analogové termočlánkové snímače teploty typu K.

Ponorné a zapichovací snímače jsou navrženy pro použití v plynech, kapalinách a měkkých materiálech.

Jímka snímače je vyrobena z nerezové a teplotně odolné oceli, která je tak vhodná i pro trvalý kontakt s potravinami.

Standardní 1 m dlouhý kabel snímače je zakončen miniaturním beztermonapěťovým plochým konektorem nebo je volitelně dodáván s volnými konci vodičů.

Snímače jsou dodávány výhradně ve třídě přesnosti 1, což je nejvyšší třída přesnosti pro snímače s termočlánky.

V kombinaci s doporučenými teploměry (např. PRO 131.2 / 135.2 nebo ECO 130) mohou být takové měřicí sestavy dodány také s kalibračním certifikátem ISO 9001 nebo DAkkS-/ACCREDIA ISO/IEC 17025.

K dispozici jsou následující varianty provedení jímky a hrotu snímače:

TECHNICKÉ ÚDAJE

Senzor:    termočlánek typu K

Měřicí rozsah

               AX 131-D3/D1.5:   ponorný snímač:   -40 ... +550 °C

               AX 131-I3/I1.5:   zapichovací snímač:   -40 ... +550 °C

               AX 131-DH3/IH3:   ponorný/zapichovací snímač:   -40 ... +800 °C

               AX 131-M:   ponorný plášťový snímač s minerální izolací*):   -200 ... +1150 °C

Termočlánek typ K:   nikl-chrom/nikl-hliník (NiCr-NiAl), IEC 60584-1

Přesnost:   třída 1:   ±1,5 °C nebo 0,40 % v měřicím rozsahu -40 … +1000 °C

Doba odezvy (T90):

               Ø 1,5 mm:   voda 0,4 m/s < 1 s           vzduch 2,0 m/s cca 12 s

               Ø 1,5 mm s minerální izolací:    voda 0,4 m/s < 1 s           vzduch 2,0 m/s cca 12 s

               Ø 3 mm:   voda 0,4 m/s < 2 s     vzduch 2,0 m/s cca 40 s

               Ø 3 mm s minerální izolací/DH3/IH3:   voda 0,4 m/s < 5 s         vzduch 2,0 m/s cca 60 s

Kabel:   délka 1 m nebo 2 m, se silikonovou izolací (do + 200 °C) nebo spirálový kabel 300 mm natažitelný do délky 1,2 m

Elektrické připojení:   miniaturní beztermonapěťový plochý konektor nebo volné konce vodičů

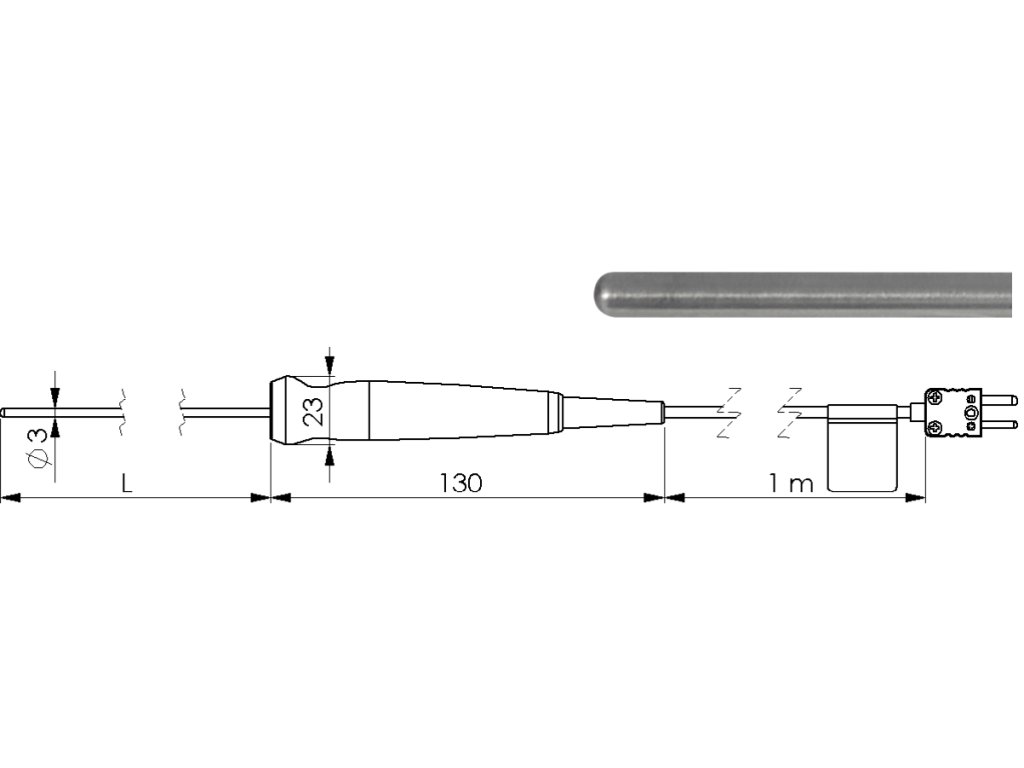

Rozměry:   jímka snímače:   Ø 1,5 mm nebo Ø 3 mm, délka L=130 mm (jiné délky na vyžádání)

Hmotnost:   délka L=130 mm:   s kabelem 1 m: 60 g , se spirálovým kabelem 1,2 m: 65 g

Materiál jímky snímače:   AISI 316, minerální izolace: Inconel 600

Rukojeť :   polyamid (PA6-GF30), kabelová ochrana Santoprene (vše do + 120 °C)

Stupeň krytí:   IP 67, s výjimkou povrchových snímačů

Aplikace:   ponorný snímač, zapichovací snímač

*) Teplotní snímače s minerální izolací jsou uvnitř trubice jímky snímače naplněny práškem oxidu hlinitého, čímž je dosaženo vyšší teplotní odolnosti a snímače lze v určitém rozsahu ohnout.

Objednací kód

  1             Varianta

               D             ponorný snímač, tupá špička, typ K, třída 1, neizolovaný

               DH          ponorný snímač, pro vysoké teploty, tupá špička, typ K, třída 1, neizolovaný

               M            ponorný snímač, pro vysoké teploty, tupá špička, typ K, třída 1, plášťový (izolovaný)

               I              zapichovací snímač, jehlový, typ K, třída 1, neizolovaný

               IH           zapichovací snímač, pro vysoké teploty, typ K, třída 1, neizolovaný

2             Průměr jímky snímače

               1.5         Ø 1,5 mm (nelze pro vysoké teploty:   varianty -DH / -IH)

               3             Ø 3 mm (varianta -M:   bezpotenciálový - minerálně izolovaný)

3             Délka jímky snímače

               100        100 mm, robustní

               130        130 mm, standard

               150        150 mm, standard u plášťových minerálně izolovaných snímačů

               xxx          jiné délky na vyžádání

4             Kabel - délka a materiál

               L01-S     1 m kabel se silikonovou izolací

               L02-S     2 m kabel se silikonovou izolací

               Lxx-S      jiné délky na vyžádání

               CC12      spirálový kabel natažitelný do délky 1,2 m

5             Elektrické připojení

               MF         miniaturní beztermonapěťový plochý konektor

               LE           volné konce vodičů s kabelovými koncovkami
