    Domů / REGULÁTORY / S univerzálním vstupem / GIR 2002 Univerzální zobrazovač a regulátor s regulační odezvou On/Off, napájecí napětí: 230 V AC, 50/60 Hz (standard)

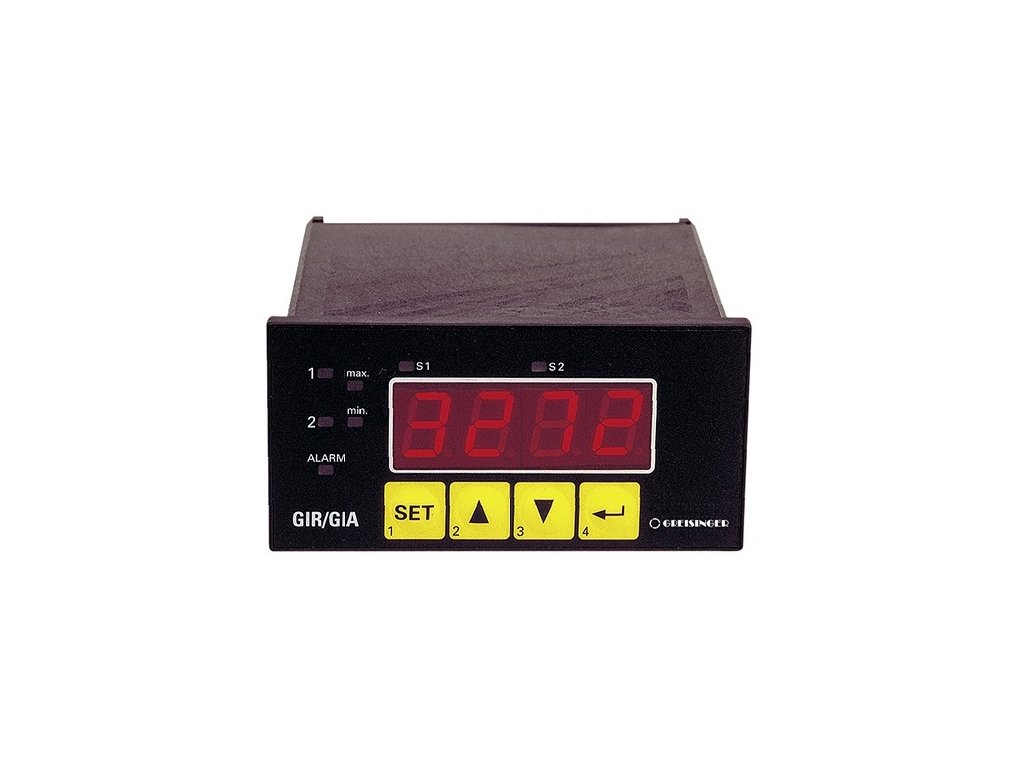

    GIR 2002 Univerzální zobrazovač a regulátor s regulační odezvou On/Off, napájecí napětí: 230 V AC, 50/60 Hz (standard)

    1 hodnocení
    Značka: GREISINGER
    ZDARMAZDARMA
    GIR2002 17
    5 658 Kč / ks 6 846,18 Kč včetně DPH
    skladem
    Možnosti doručení

    Objednací číslo: 600948



    Univerzální měřicí vstup pro:
    * termočlánky: typy J, K, N, S, T
    * odporové snímače teploty: Pt100 (3-vodič), Pt1000 (2-vodič)
    * normalizované signály: 4 ... 20 mA, 0 ... 20 mA, 0 ... 1 V, 0 ... 2 V, 0 ... 10 V, 0 ... 50 mV
    * frekvence: TTL-signál, spínací kontakt
    * průtok, otáčky: TTL-signál, spínací kontakt
    * čítač nahoru / dolů: TTL-signál, spínací kontakt

    Podrobné technické údaje naleznete v katalogovém listu:
     GIR2002

    Detailní informace

    Detailní popis produktu

    VŠEOBECNĚ:

    Univerzální regulátor GIR 2002 je díky kompaktní konstrukci a snadné obsluze ideální k instalaci do jednoduchých regulačních systémů (regulační odezva On/Off , reléové výstupy).



    Díky univerzálnímu vstupu a různým spínacím funkcím lze regulátor optimálně přizpůsobit pro použití v široké řadě různých systémů. Strukturované ovládací menu umožňuje nekomplikovanou obsluhu a rychlé nastavení parametrů regulátoru. Zobrazení stavů spínacích výstupů pomocí LED diod informuje uživatele o aktuálním stavu spínacích výstupů. Rozsáhlý vlastní kontrolní a diagnostický systém zvyšuje provozní bezpečnost přístroje a umožňuje hlášení poruch systému pomocí srozumitelných chybových kódů. Díky automatickému ukládání všech parametrů do paměti přístroje, zůstávají v případě výpadku napájení zachována veškerá data. Integrovaný zdroj pro napájení měřicího převodníku (24 V DC/22 mA) umožňuje připojení téměř všech převodníků GREISINGER, snímačů otáček a převodníků průtoku přímo k regulátoru. Při výběru vstupu pro termočlánky nebo pro odporové snímače teploty lze volit zobrazení hodnot teploty ve °C nebo °F. Dále lze zadávat, popř. měnit hodnotu nastavení nulového bodu (offsetu) měření (např. pro kompenzaci odporu délky přívodního vedení). Proudovým a napěťovým vstupům lze přiřazovat libovolné zobrazovací hodnoty v číselném rozsahu –1999 až +9999. Regulátor GIR 2002 je standardně vybaven sériovým rozhraním (sběrnicový provoz), které umožňuje komfortní programování parametrů přístroje a samozřejmě také možnost záznamu měřených hodnot. V případě potřeby lze dokoupit knihovnu funkcí EASYBUS.dll pro Windows, určenou pro tvorbu vlastních programů (např. v prostředí LabView) s možností připojení až 240 přístrojů.

    TECHNICKÉ ÚDAJE:

    Měřicí vstup:

    Měřicí/zobrazovací rozsahy:

    Přesnost

    (při jmenovité teplotě):

    Termočlánky (~4 měření/s):



       FeCu-Ni:
       (typ J, IEC 584)

    -70,0 ... +300,0 °C nebo
    -170 ... +950     °C

    <0,3 % FS ± 1 číslice *

       NiCr-Ni:
       (typ K, IEC 584)

    -70,0 ... +250,0 °C nebo
    -270 ... +1372     °C

    <0,3 % FS ± 1 číslice *

       NiCrSi-NiSi:
       (typ N, IEC 584)

    -100,0 ... +300,0 °C nebo
    -270 ... +1350     °C

    <0,3 % FS ± 1 číslice *

       Pt10Rh-Pt:
       (typ S, IEC 584)

    -50 ... +1750 °C

    <0,3 % FS ± 1 číslice *

       Cu-CuNi:
       (typ T, IEC 584)

    -70,0 ... +200,0 °C nebo
    -270 ... +400     °C

    <0,3 % FS ± 1 číslice *



    * přesnost referenčního bodu: ±1 °C

    Odporové snímače teploty (~4 měření/s):



       Pt100:
           (3-vodič, DIN EN 60751)

    -50,0 ... +200,0 °C nebo
    -200 ... +850     °C

    <0,3 % FS ± 1 číslice

       Pt1000:
           (2-vodič, DIN EN 60751)

    -200 ... +850 °C

    <0,3 % FS ± 1 číslice

    Procesní / normalizované signály (~100 měření/s):

       0 ... 1 V, 0 ... 2 V,
       0 ... 10 V:

    číselný údaj -1999 ... +9999, rozsah volně nastavitelný

    <0,2 % FS ± 1 číslice

       0 ... 20 mA, 4 ... 20 mA:

    číselný údaj -1999 ... +9999, rozsah volně nastavitelný

    <0,2 % FS ± 1 číslice

       0 ... 50 mV:

    číselný údaj -1999 ... +9999, rozsah volně nastavitelný

    <0,3 % FS ± 1 číslice

    Frekvence (~100 měření/s):



       signál TTL:

    0,000 Hz ... 10 kHz,
    rozsah voln    ě nastavitelný

    <0,1 % FS ± 1 číslice

       spínací kontakt NPN:

    0,000 Hz ... 3 kHz,
    rozsah voln    ě nastavitelný

    <0,1 % FS ± 1 číslice

       spínací kontakt PNP:

    0,000 Hz ... 1 kHz,
    rozsah voln    ě nastavitelný

    <0,1 % FS ± 1 číslice

       otáčky:

    0,000 ... 9999 ot/min.

    nastavitelný dělič: 1 až 1000,
    frekvence impulz    ů:
    max. 600 000 imp/min p    ři TTL

       průtok:

    0 ... 9999 l/s, 0 ... 9999 l/min
    nebo 0 ... 9999 l/h



    Čítač nahoru / dolů (~100 měření/s):




    sign    ál TTL, spínací
    kontakt NPN nebo PNP:

    0 ... 9999 nebo 0 ... 999 000
    (s d    ěličem),
    nastaviteln    ý dělič: 1 až 1000,

    frekvence impulzů:
    max. 10 000 imp/min p    ři TTL

    <0,1 % FS ± 1 číslice

    Sériové komunikační rozhraní:

    nastavení a řízení přístroje přes sériové komunikační rozhraní

    Výstupy:   Upozornění: Ne všechny uvedené volby jsou u obou typů přístrojů
    v    ždy k dispozici, resp. ne všechny volby lze mezi sebou vzájemně kombinovat!
    Mo    žnosti kombinace voleb výstupů jsou uvedeny v přehledu níže.

    Výstup-R1:
    (standardní provedení)

    beznapěťový (izolovaný) reléový výstup (standard), spínací kontakt, spínací výkon: 5 A (odporová zátěž), 250 V AC

       volby:

    H1: řídící výstup pro externí polovodičové relé (6 V DC/15 mA)

    AA1: volně nastavitelný analogový výstup 0(4) ... 20 mA

    AV1: 0 ... 10 V

    SA1: spojitý výstup 0(4) ... 20 mA

    SV1: spojitý výstup 0 ... 10 V

    Výstup-R2:
    (standardní provedení)

    beznapěťový (izolovaný) reléový výstup (standard), přepínací kontakt, spínací výkon: 10 A (odporová zátěž), 250 V AC

       volby:

    H2: řídící výstup pro externí polovodičové relé (6 V DC/15 mA)

    Výstup 3: (standardně není k dispozici)

       volby:

    R3:
    beznap    ěťový (izolovaný) reléový výstup, přepínací
    kontakt, sp    ínací výkon: 1 A / 40 V AC nebo 30 V DC

    H3:
    řídící výstup pro externí polovodičové relé
    (14 V DC/15 mA)

    N3:
    galvanicky odd    ělený spínací kontakt NPN
    (max. 1 A / 30 V DC)

    AA3: volně nastavitelný analogový výstup 0(4) ... 20 mA

    AV3: 0 ... 10 V

    SA3: spojitý výstup 0(4) ... 20 mA

    SV3: spojitý výstup 0 ... 10 V

    Pracovní režimy
    (sp    ínací funkce):

    5 nebo 6, volitelné (např. 2-bodový regulátor, 3-bodový regulátor, ...)

    Spínací body, hystereze:

    volně nastavitelné

    Rychlost odezvy:

    standardní normalizované signály: ≤25 ms,
    teplota a frekvence:     ≤0,5 s

    Displej:

    4-místný červený LED displej, vysoký cca 13 mm

    Komunikační rozhraní:

    sériové, galvanicky oddělené, kompatibilní se sběrnicí EASYBus



    Doplňkové parametry

    Kategorie: S univerzálním vstupem
    Záruka: 2 roky
