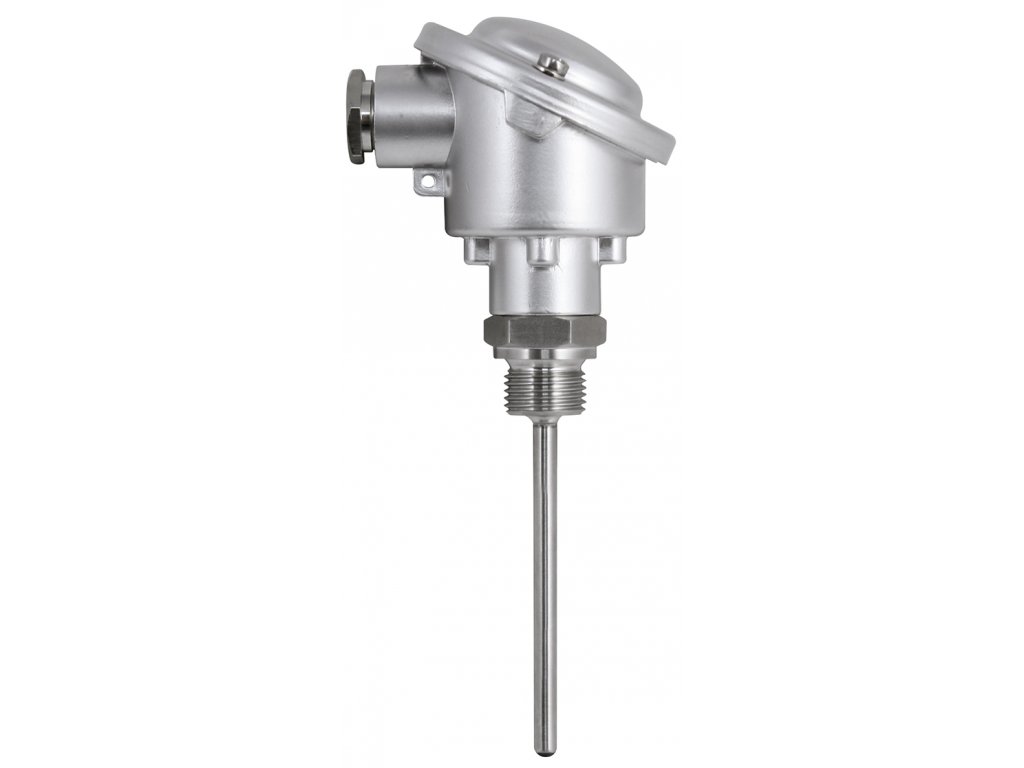

GTF 103 Zakázkový snímač teploty Pt100 / Pt1000 / termočlánky typu K / J, s připojovací hlavicí DIN
Detailní popis produktu
Všeobecně:
GTF 102 je snímač teploty, který je kompletně vyráběn dle požadavku zákazníka. Díky své robustní konstrukci je GTF 102 vhodný pro použití k trvalému měření vysokých teplot vzduchu, plynů a kapalin.
Měření teploty je prováděno pomocí termočlánků NiCr-Ni (typ K) nebo odporových senzorů teploty Pt100 popř. Pt1000. Snímač je dodáván standardně včetně závitu, kabelového nátrubku a 1 m dlouhého silikonového kabelu s volnými konci vodičů.
|
1. |
Normalizovaný signál |
|
|
|
O |
bez výstupního normalizovaného signálu |
|
|
RT |
s výstupním signálem 4 ... 20 mA, 2-vodič, RT420, jen Pt100 |
|
|
T0 |
s výstupním signálem 0 ... 10 V, 3-vodič, T03BU, jen Pt100 |
|
|
GI |
s výstupním signálem 4 ... 20 mA, 2-vodič, GITT01 |
|
2. |
Senzor |
|
|
|
P |
Pt100 |
|
|
P22 |
dva Pt100, 2x 2-vodič |
|
|
P23 |
dva Pt100, 2x 3-vodič |
|
|
T |
Pt1000 |
|
|
K |
typ K (NiCr-Ni) |
|
|
K2 |
dva typu K (NiCr-Ni) |
|
|
J |
typ J (Fe-CuNi) |
|
3. |
Přesnost senzoru |
|
|
|
A |
DIN třída A |
|
|
B |
DIN třída B |
|
|
D |
DIN třída AA (1/3 DIN třída B) |
|
|
Z |
1/10 DIN třída B |
|
|
1 |
třída 1 |
|
4. |
Připojení senzoru |
|
|
|
2L |
2-vodič |
|
|
3L |
3-vodič |
|
|
4L |
4-vodič |
|
|
22L |
2x 2-vodič |
|
|
23L |
2x 3-vodič |
|
5. |
Připojovací hlavice |
|
|
|
A |
hlavice snímače z hliníku (hlavice DIN B) |
|
|
E |
hlavice snímače z nerezové oceli |
|
|
K |
hlavice snímače z umělé hmoty |
|
|
S |
malá hlavice snímače (provedení DE) |
|
6. |
Měřicí vložka |
|
|
|
0 |
měřicí vložka nevyměnitelná |
|
|
MA |
měřicí vložka vyměnitelná |
|
|
MA |
měřicí vložka vyměnitelná (standard u normalizovaných |
|
7. |
Procesní připojení |
|
|
|
J |
s procesním připojením |
|
|
N |
bez procesního připojení |
|
8. |
Ochlazovací jímka |
|
|
|
K |
bez ochlazovací jímky, pro T ≤ 100 °C |
|
|
M |
s ochlazovací jímkou, pro T > 100 °C |
|
9. |
Procesní připojení |
|
|
|
G1 |
G ½ |
|
|
G2 |
G ¼ |
|
|
G3 |
G ¾ |
|
|
G5 |
G ⅜ |
|
|
M0 |
M10 |
|
|
M01 |
M10x1 |
|
|
M2 |
M12 |
|
|
M18 |
M18x1,5; D 3 ... 8 mm |
|
|
N12 |
NPT ½“ |
|
10. |
Okolní teplota |
|
|
|
|
-40 ... +85 °C, RT420, GITT01, T03BU |
|
11. |

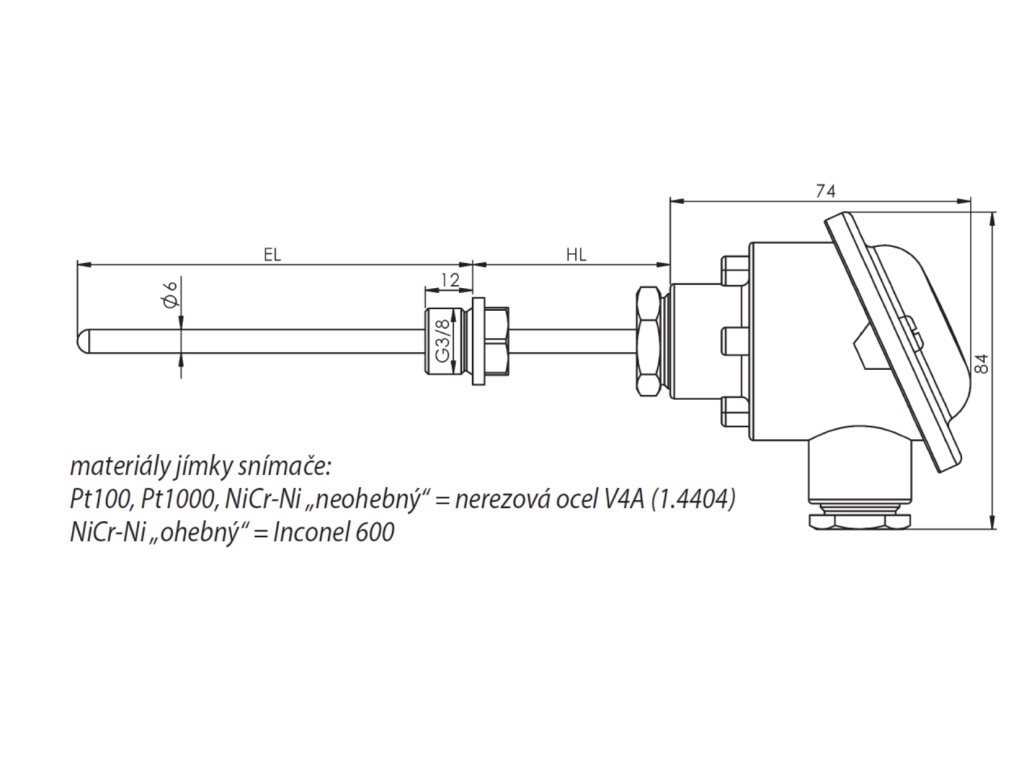

Délka ochlazovací jímky HL |
|
|
|
000 |
0 mm |
|
|
050 |
50 mm |
|
|
100 |
100 mm |
|
12. |
Průměr jímky snímače D |
|
|
|
30 |
Ø 3 mm |
|
|
40 |
Ø 4 mm |
|
|
60 |
Ø 6 mm |
|
|
80 |
Ø 8 mm |
|
13. |
Délka jímky snímače EL |
|
|
|
0050 |
50 mm |
|
|
0100 |
100 mm |
|
|
0150 |
150 mm |
|
|
0250 |
250 mm |
|
|
0500 |
500 mm |
|
14. |
Senzor s keramickou izolací |
|
|
|
ME |
ano, pro teploty >400 °C |
|
|
00 |
ne |
|
15. |
Měřicí rozsah MB |
|
|
|
MB2 |
-50 ... +400 °C |
|
|
MB1 |
-50 ... +200 °C |
|
|
MB3 |
-50 ... +600 °C |
Doplňkové parametry
| Kategorie: | Průmyslové snímače Pt1000 |
|---|---|
| Záruka: | 1 rok |
