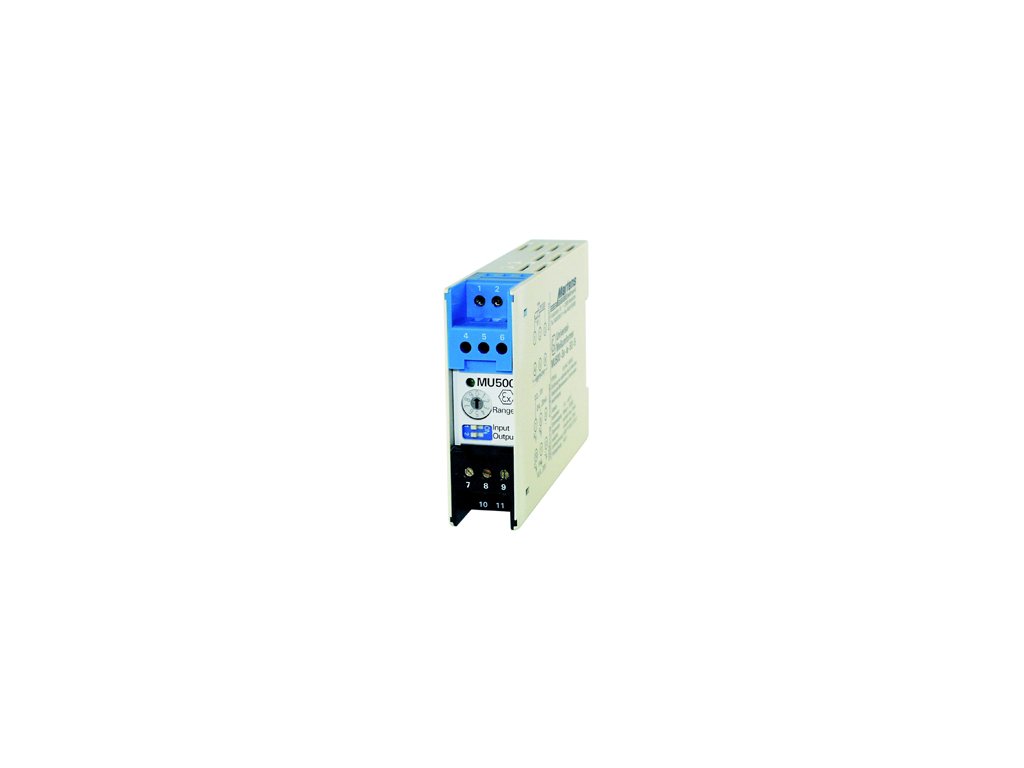

MU500-EX-53-0-00 Převodník teploty Pt1000 s volitelným rozsahem měření a galvanickým oddělením vstupu / výstupu / napájení, provedení do Ex

Detailní popis produktu

VÝHODY:

• galvanické oddělení mezi vstupem / výstupem / napájením
• 2 provedení s velmi širokým rozsahem napájecího napětí: 10 ... 30 V DC / 10 ... 42 V AC nebo 85 ... 265 V AC / 110 ... 125 V DC
• 22,5 mm normalizované pouzdro pro DIN lištu (TS35)
• vysoký počet měř. rozsahů volitelných přepínačem (13 pro Pt100, 16 pro Pt1000)
• možnost nastavení nulového bodu a měřicího rozpětí

U provedení Ex

jiskrově bezpečný vstup ATEX II (1) G [Ex ia] IIC, II (1) D [Ex iaD]

odpor smyčky max. 1000 Ω

TECHNICKÉ ÚDAJE:

Měřicí rozsahy: volitelné otočným přepínačem

Pt100: -50 ... 0, -50 ... +50, -30 ... +20, -30 ... +70, -20 ... +30, -20 ... +80, 0 ... +50, 0 ... +100, 0 ... +150, 0 ... +200, 0 ... +300, 0 ... +450, 0 ... +600 °C

Pt1000: -50 ... 0, -50 ... +50, -30 ... -20, -30 ... -10, -20 ... -10, -20 ... 0, -10 ... 0, -10 ... +10, 0 ... +10, 0 ... +20, 0 ... +30, 0 ... +40, 0 ... +50, 0 ... +100, 0 ... +150, 0 ... +200 °C

Nastavení měř. hodnoty:

nulový bod:~ ±8 Ω (≙ 20 °C při Pt100, ≙ 2 °C při Pt1000)

měř. rozpětí: ~ ±20 %

Připojení senzoru: 2- nebo 3-vodičové připojení

Měřicí proud: ~ 1 mA (Pt100), ~ 0,25 mA (Pt1000)

Výstupní signál: 0 - 20 mA, 4 - 20 mA, 0 - 10 V nebo 2 - 10 V (volitelný přepínačem DIP)

max. zátěž: odpor ≤1 kΩ (při mA), zátěž: max. 15 mA (při V)

Základní přesnost: ≤ 0,2 % měřicího rozpětí

Teplotní koeficient: ≤ 0,01 %/K

Přesnost výstupu: ≤ 0,1 % měřicího rozpětí

Napájení: ... - 0 - 00: 85 ... 265 V AC / 110 ... 125 V DC

... - 5 - 00: 10 ... 42 V DC / 10 ... 30 V AC

Příkon: max. 2,2 W / 3,3 VA

Izolační napětí: 500 V AC, dle VDE 0110 Gr. 2 mezi vstupem / výstupem / napájením

Zkušební napětí: 4 kV DC mezi vstupem / výstupem / napájením

Pracovní teplota: -10 ... +60 °C

Elektrické připojení: šroubové svorky s ochranou vodičů, max. 2,5 mm²

Rozměry: 22,5 x 75 x 110 mm (š x v x h)

Stupeň krytí: IP 30 (pouzdro), IP 20 (svorky)

Schválení Ex: TÜV 03 ATEX 2283, II (1) G [Ex ia] IIC, II (1) D [Ex iaD]

Připojovací údaje:

MU500-ex-ia-51-..: Uo = 1,3 V, Io = <3 mA, Po = <3 mW, Co = 29 μF,

Lo = 100 mH, Ci = 5 nF, Li = 0 mH

MU500-ex-ia-53-..: Uo = 4,9 V, Io = <3 mA, Po = <3 mW, Co = 2,2 μF,

Lo = 100 mH, Ci = 5 nF, Li = 0 mH
