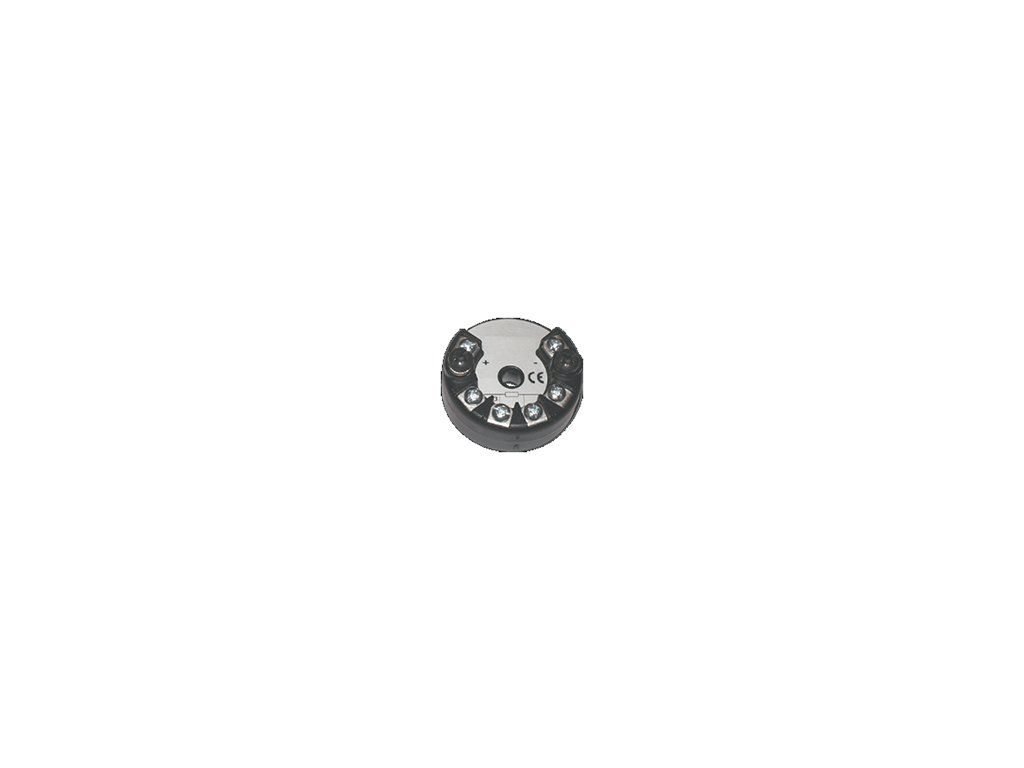

RT420-00/WE Převodník teploty Pt100 (2-, 3-, 4-vodič) na výstup 4 ... 20 mA, pro instalaci do hlavice, nastavený ve výrobě

Detailní popis produktu

VÝHODY:

• cenově výhodné robustní provedení (plně zatěsněný - bez potenciometrů, odolný proti otřesům, dlouhodobě stabilní)
• nastavitelné připojení snímače teploty (2- / 3- nebo 4-vodičová technika)
• vysoká přesnost (0,1 %)
• široký rozsah pracovní teploty (-40 ... +85 °C)
• signalizace přerušení a zkratu snímače
• záruční doba 5 let na funkčnost

TECHNICKÉ ÚDAJE:

Měřicí rozsah: -200 ... +850 °C

měřicí rozpětí: 25 ... 1050 K

počáteční hodnota měřicího rozsahu: -200 ... +825 °C

rozlišení: 14 bit

Připojení senzoru: 2-, 3- nebo 4-vodičové

Měřicí proud: <0,3 mA

Maximální odpor připojovacího vedení: 20 Ω / vodič

Kompenzace chyby vedení: ±0,02 K / Ω (při 3-vodičovém zapojení)

Kontrola senzoru: kontrola přerušení a zkratu senzoru

Měřicí cyklus: <700 ms

Linearizace: teplotně lineární dle IEC/DIN/EN 60 751-2

Přesnost: ±0,25 °C nebo ±0,1 % měřicího rozpětí

Vliv teploty: < ±0,01 % / K

Analogový výstup: 4 ... 20 mA, 2-vodič

Přesnost výstupu: <0,1 % z rozpětí signálu

Napájení UB: 8 ... 35 V DC (max. zvlnění: 3 Všš @ 50/60 Hz)

Odpor smyčky RA: RA ≤ (UB - 8 V) / 0,023 A, [RA v (Ω), UB ve (V)]

Vliv napájecího napětí: ±0,01 % / V

Startovací čas: 10 s

Filtr: 0 ... 30 s, nastavitelný

Omezení výstupu: 3,5 mA ... 23 mA, nastavitelné

Signál přerušení snímače: 3,5 mA nebo 23 mA, nastavitelný

Provozní teplota: -40 ... +85 °C

Relativní vlhkost: 0 ... 98 % RV (nekondenzující)

Skladovací teplota: -55 ... +90 °C

Pouzdro: určené pro vestavbu do hlavice

Rozměry: Ø 44 mm x 19 mm

Stupeň krytí: pouzdro: IP 40, svorkovnice: IP 10

Elektrické připojení: šroubové svorky

Hmotnost: ~35 g
