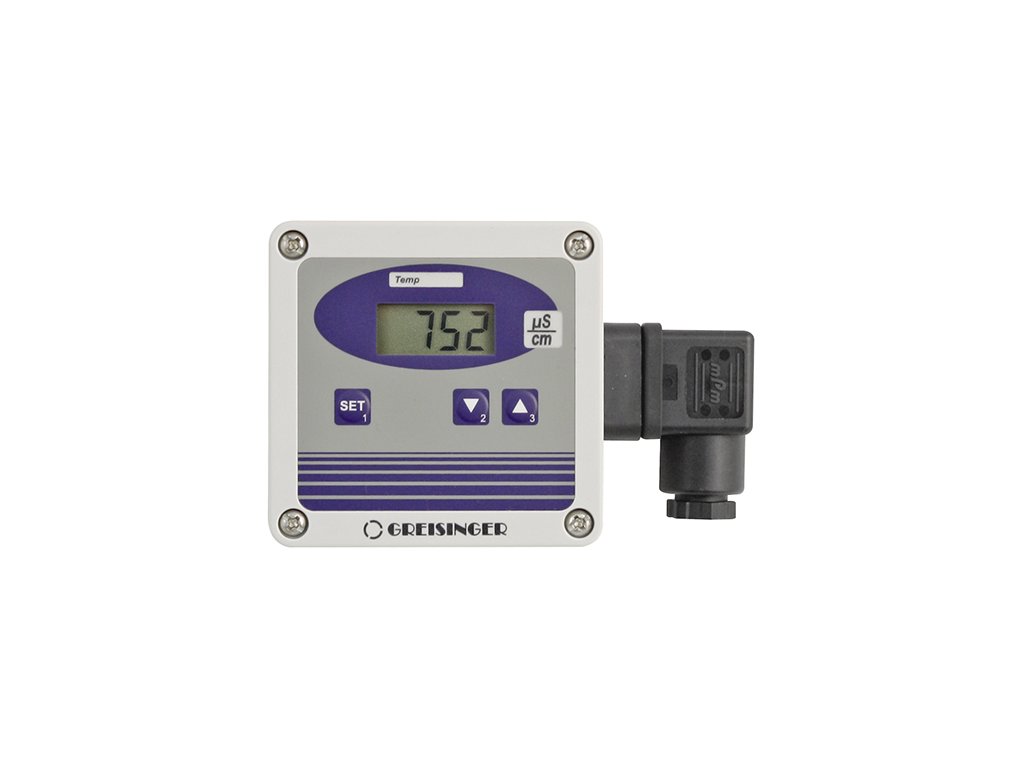

GLMU 400 MP-UNI-AV01 Univerzální měřicí převodník bez měřicího článku, vhodný pro 2- a 4-pólové měřicí články, výstup 0 ... 1 V

Technické údaje:

GLMU 400 MP

GLMU 200 MP

GLMU 200 MP-RW

Měřicí rozsahy (uživatelsky nastavitelné):

 měrná vodivost:

0,0 ... 200,0 μS / cm
0 ... 2000 μS / cm
0,00 ... 20,00 mS / cm
0,0 ... 200,0 mS / cm
0 ... 500 mS / cm

0,0 ... 200,0 μS / cm
0 ... 2000 μS / cm
0,00 ... 20,00 mS / cm
0,0 ... 200,0 mS / cm

0,0 ... 200,0 μS / cm
0,00 ...20,00 μS / cm

specifický odpor:

0,0 ... 200,0 kΩ*cm
0,00 ... 20,00 kΩ*cm
1 ... 5000 Ω*cm
1,0 ... 500,0 Ω*cm
1,00 ... 50,00 Ω*cm

5,0 ... 100,0 kΩ*cm
0,50 ... 10,00 kΩ*cm
50 ... 1000 Ω*cm
5,0 ... 100,0 Ω*cm

0 ... 200 kΩ*cm
0 ... 2000 kΩ*cm

TDS:

0,0 ... 200,0 mg / l
0,0 ... 500,0 mg / l
0 ... 2000 mg / l
0,0 ... 20,0 g / l
0 ... 200 g / l

0,0 ... 200,0 mg / l
0 ... 2000 mg / l

0,0 ... 200,0 mg / l
0,00 ... 20,00 mg / l

salinita:

0,0 ... 70,0 (PSU)

0,0 ... 70,0 (PSU)

   měření teploty:

5,0 ... +140,0 °C (přístroj);

povolenou provozní teplotu měřicího článku je nutné dodržet!

Měřicí článek:

4-pólový měřicí článek

2-pólový měřicí článek

2-pólový měřicí článek

standardní článek:

článek měrné vodivosti s integrovaným teplotním senzorem;

konstanta článku je přednastavena

Přesnost (při jmenovité teplotě = 25 °C):

   měrná vodivost:

±0,5 % z MH ± 0,3 % FS (-RW: ±1 % z MH ± 0,3 % FS)

   měření teploty:

±0,2 °C ± 1 číslice

Připojení měř. článku:

7-pólová zásuvka DIN se závitovým zajištěním

Konstanta článku:

K = 0,30 ... 1,20, nastavitelná (-RW: 0,03 ... 0,12)

Teplotní kompenzace (uživatelsky nastavitelná):

off:         bez kompenzace

Lin:         lineární kompenzace (od 0,3 ... 3,0 %/K)

nLF:        nelineární kompenzace pro přírodní vody

dle ČSN EN 27888 (ISO 7888) u salinity: automaticky dle IOT

Displej:

4-místný LCD displej, vysoký cca 10 mm

Výstupní signál:

standard: 4 ... 20 mA (2-vodič), za příplatek: 0 ... 1 V nebo 0 ... 10 V (3-vodič)

Galvanické oddělení:

vstup galvanicky oddělen

Napájení:

12 ... 30 V DC, s volbou výstupu 0 ... 10 V: 18 ... 30 V DC

Ochrana proti přepólování:   50 V, trvale

Přípustný odpor smyčky (výstup 4 ... 20 mA): R_A [Ω] ≤ (Uv [V] - 12 V) / 0,02 A

Přípustná zátěž (výstup 0 ... 10 V): R_L [Ω] > 3000 Ω

Pracovní teplota:

-25 ... +50 °C (převodník), 0 ... +80 °C (měřicí článek)

Skladovací teplota:

-25 ... +70 °C

Elektrické připojení:

úhlovým konektorem dle EN 175301-803/A (IP 65)

Pouzdro:

z nárazuvzdorného plastu ABS, stupeň krytí IP 65

(kromě zásuvky pro připojení sondy)

Rozměry:

82 x 80 x 55 mm (bez úhlového konektoru a zásuvky sondy)

Záruka:

12 měsíců

Montáž:

upevňovacími otvory pro nástěnnou montáž,

montážní rozměry: 70 x 50 mm (š x v)

Rozsah dodávky:

převodník, měřicí článek, návod k obsluze
