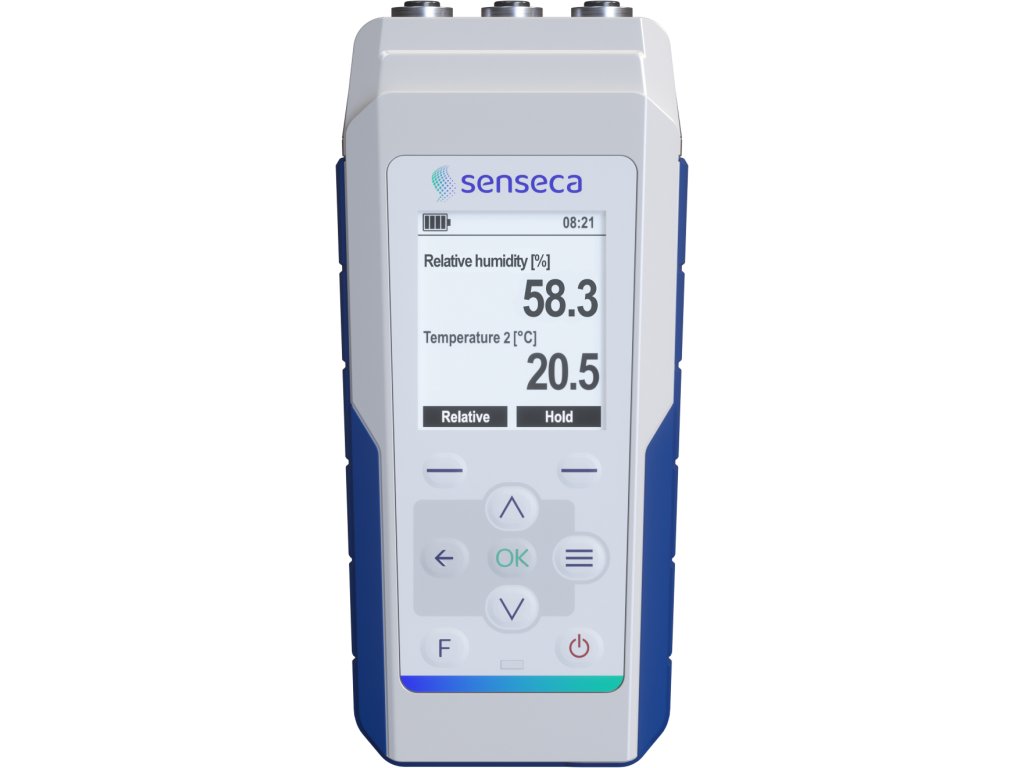

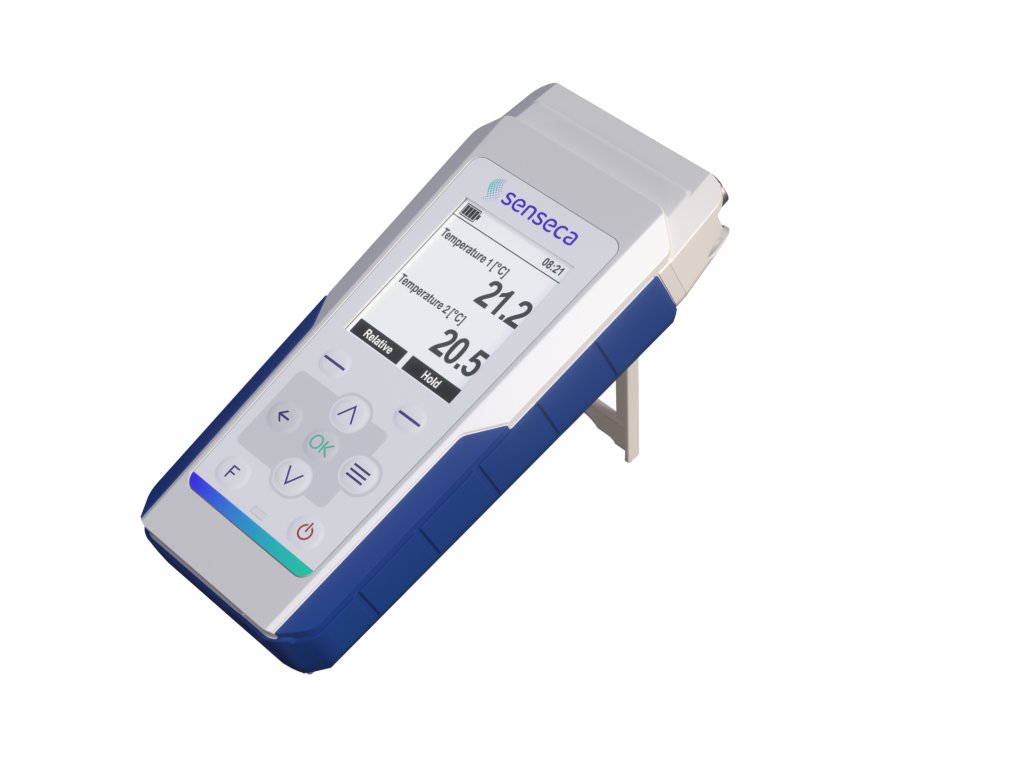

Senseca PRO D05.3 Ruční multifunkční měřič / datový logger pro digitální měřicí sondy, 3 vstupy

Detailní popis produktu

Senseca PRO D05.3 je vysoce kvalitní profesionální ruční multifunkční měřicí přístroj / datový logger pro digitální měřicí sondy

PRO D05.3 je vybaven 3 vstupy a datovým loggerem (záznamníkem dat).

Všeobecné informace PRO D01, PRO D05.2 a PRO D05.3:

HIGHLIGHTS:

• 1 ks (PRO D01), 2 ks (PRO D05.2) nebo 3 ks (PRO D05.3) konektorů pro připojení digitální měřicí sondy
• široká škála vyměnitelných a automaticky rozpoznatelných digitálních sond řady DX
• rychlý a přesný
• podsvícený maticový LED dot displej, vícejazyčný
• graf proměnné historie měření (Life chart zobrazení)
• datový logger, datové soubory lze načíst přes USB (jen PRO D05)
• statistika měření – zobrazení hodnot Min, Avg, Max
• akustický + optický alarm
• vestavěná skládací opěrka a magnet pro flexibilní provoz
• odolný proti otřesům a nárazům, IP 67 vodotěsný
• akumulátory NiMH, které lze dobíjet přes USB (to neplatí pro PRO D01)

POPIS PRODUKTU

Přístroje PRO D01 (s 1 konektorem), PRO D05.2 (s 2 konektory) a PRO D05.3 (s 3 konektory pro digitální měřicí sondy) jsou vysoce kvalitní profesionální multifunkční ruční měřiče s bohatou sadou funkcí, vysokou odolností a komfortem obsluhy pro bezpečné a spolehlivé použití. PRO D05.2 a PRO D05.3 jsou také vybaveny datovým loggerem (záznamníkem dat) a akumulátory s dobíjením přes USB.

VLASTNOSTI

Displej

Vícejazyčný velký LCD displej s bodovou maticí/čistým textem má díky podsvícení ergonomickou širokoúhlou viditelnost od denního světla do tmy. Zobrazuje buď hodnoty ve velkém měřítku, statistická data, nebo graf proměnné historie měření.

Funkce HOLD umožňuje zastavení (“zmrazení”) měření na displeji, zatímco funkce REL umožňuje zobrazení relativní hodnoty měření oproti naměřené hodnotě.

Měřené hodnoty lze zobrazit v mnoha různých jednotkách měření, přičemž jejich nabídka je daná typem použitých - připojených měřicích sond.

Záznam dat (jen PRO D05) Velká kapacita paměťového úložiště: až 1 milion dat ukládaných na základě souborovém systému. Zaznamenaná data jsou ukládána do CSV souborů, které lze snadno zobrazit připojením přístroje k PC přes USB port: PC identifikuje přístroj jako velkokapacitní paměťové zařízení, data lze číst a vyhodnocovat bez dalšího nezbytně nutného softwaru. Automatický záznam dat s nastavitelnou hodnotou cyklu záznamu. Přístroj integruje hodiny reálného času: datum a čas každé zaznamenané sady dat jsou uloženy.

Alarm

Přístroj je vybaven funkcí poplachu s nastavitelnou horní a dolní mezí měřených hodnot a volitelnou hysterezí. Při překročení prahových hodnot dojde k indikace poplachu na LCD displeji a aktivaci bzučáku.

KONFIGURACE & MĚŘENÍ

Měřicí sondy

Přístroj komunikuje s měřicími sondami řady DX digitálně, což umožňuje použití sond s delšími připojovacími kabely (až 10 m). Široká škála dostupných digitálních sond umožňuje měřit teplotu, tlak (absolutní, relativní a diferenční), vlhkost (relativní, absolutní, rosný bod a další vypočtené veličiny), fotoradiometrické veličiny, kvalitu vnitřního vzduchu (index CO2 a VOC) a půdní vlhkost. Automaticky rozpoznatelné digitální sondy jsou dodávány z výroby kalibrované s interně uloženými kalibračními daty, což umožňuje jejich výměnu bez nutnosti rekalibrace. PC konektivita

Přes port USB C přístroje lze prohlížet nebo stahovat datové soubory uložené ve vnitřní paměti přístroje (jen PRO D05) nebo se připojit k aplikačnímu softwaru ProXware.

Statistiky měřených dat

Zaznamenávají se MIN, AVG (průměr) a MAX hodnoty měření obou kanálů. Uživatel může statistické informace vymazat a zahájit nový záznam/výpočet.

Všeobecná specifikace

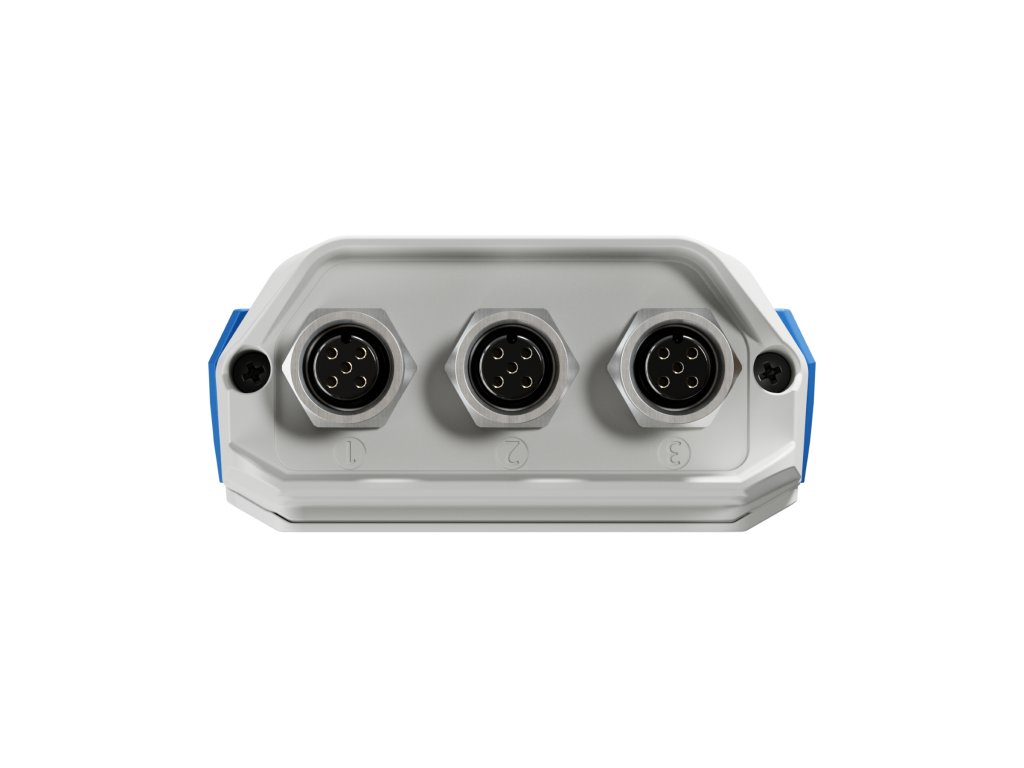

Počet měřicích vstupů:

   PRO D01: 1 konektor M12 pro digitální měřicí sondy

   PRO D05: 2 nebo 3 konektory M12 pro digitální měřicí sondy

Logger (jen PRO D05) - kapacita paměti: až 1 milion datových sad na základě souborového systému,

každá datová sada obsahuje datum/čas a hodnoty měření všech kanálů, data jsou uložena v souborech formátu CSV

Logger (jen PRO D05) - typ záznamu dat: automaticky s manuálním Start/Stop

Logger (jen PRO D05) - cyklus záznamu: 1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30 min / 1 hod

Hodiny reálného času: uživatelsky nastavitelný RTC, max. drift 1 min/měsíc při 25 °C

Displej: maticový 140 x 160 podsvícený LCD s viditelnou plochou 42 x 50 mm a vícenásobným výběrem obrazovek měření:

• 1 hodnota velkými číslicemi
• víceřádkový displej
• statistická data (Min/Avg/Max)
• zobrazení grafu

Uživatelský interface (HMI): vícejazyčný (de, en, it, fr, es)

PC konektivita:  přes USB C port přístroje, k zařízením podporujícím USB mass storage (jen PRO D05)

Napájení:

     PRO D01: 4 ks alkalických (nedobíjecích) baterií typu AA,

     PRO D05: 4 ks NiMH (dobíjecích) akumulátorů typu AA, externích 5 Vdc přes USB C: napájecí adaptér/USB port PC

Odběr proudu: typ. 10 mA (bez měřicích sond)

Životnost baterií: typ. >200 h nepřetržitého provozu (plně nabité baterie a bez podsvícení displeje); efektivní výdrž článků odvisí od počtu a druhu připojených měřicích sond

Funkce automatického vypnutí Auto-Power-Off: uživatelsky nastavitelná, při externím napájení se funkce automaticky vypne

Pracovní podmínky: -5 až 50 °C, 0 až 85 % RV (nekondenzující)

Skladovací teplota: -25 až 65 °C (bez baterií)

Stupeň krytí: IP 67 (netýká se konektorů pro připojení sond), IK 04

Rozměry: 170 x 78 x 38 mm (v x š x h)

Hmotnost:

     přístroj PRO D01: cca 340 g

     přístroj PRO D05.2: cca 370 g

     přístroj PRO D05.3: cca 380 g

Pouzdro: z nárazuvzdorného plastu ABS, TPE (ochrana boků), Polyester (přední panel)

Objednací kódy a čísla

Připojitelné digitální měřicí sondy

Teplota

Všeobecná specifikace

Senzor: Pt100 (drátem vinutý senzor)

Měřicí rozsah: -196 … +500 °C

Rozlišení: 0,01 °C

Přesnost:

±0,05 °C (T = 0 °C)

±0,1 °C (0 °C ≤ T ≤ 100 °C)

±0,2 °C (-50 °C ≤ T < 0 °C, 100 < T ≤ 250 °C)

±0,3 °C (T = ve zbývajícím rozsahu)

Reakční doba (T63): 3 s

Výstup: rozhraní DX-Sensor

Odběr proudu: <1 mA typ.

Připojení: 4pólový konektor M12

Rozměry jímka snímače: Ø 3 mm L = 300 mm (jiné délky na vyžádání), délka rukojeti: 98 mm, připojovací kabel: Ø 4 mm, L = 2 m (jiné délky na vyžádání)

Hmotnost: cca 110 g s připojovacím kabelem 2 m

Materiál jímky snímače: AISI 316, rukojeť: polyamid (PA6-GF30), připojovací kabel: PVC (-20 ... +105 °C)

Stupeň krytí: IP 67

Relativní vlhkost a teplota

Senzor RV: kapacitní, s teplotní kompenzací

Senzor T: Pt100

Měřicí rozsah RV: 0 … 100 %

Měřicí rozsah T: -40 … +125 °C (DX 310) / -50 … +160 °C (DX 311)

Rozlišení RV: 0,01 %

Rozlišení T: 0,01 °C

Přesnost RV:  ±1,2 % (0 … 85 %) / ±2 % (85 … 100 %) při T = 0 … 50 °C

                      (1,5 + 1,5 % z měřené hodnoty) ve zbývajícím rozsahu T

Přesnost T: ±0,1 °C ± 0,1 % z měřené hodnoty

Reakční doba RV: 10 s (10 ... 80 % RV, rychlost vzduchu =2 m/s, konstantní teplota)

Dlouhodobý drift RV: ±0,5 % RV/rok

Dlouhodobý drift T: ±0,03 °C/rok

Vypočítávané veličiny:  Rosný bod - Teplota vlhkého teploměru – Absolutní vlhkost - Specifická vlhkost - Objemový poměr – Měrná entalpie - Parciální tlak vodní páry - Teplota ojínění - Tlak nasycení páry pro vodu - Tlak nasycení páry pro led

Pracovní podmínky DX 310: -40 … +80 °C / 0 … 100 % RV

Pracovní podmínky DX 311: -50 … +160 °C / 0 … 100 % RV

Výstup: rozhraní DX-Sensor

Odběr proudu: <1 mA typ.

Připojení: 4pólový konektor M12

Rozměry DX 310: Ø 14 x 114,8 mm (jímka: Ø 14 x 101 mm)

Rozměry DX 311: jímka Ø 14 x 132 mm, délka rukojeti: 98 mm

Hmotnost DX 310: cca 20 g

Hmotnost DX 311: cca 100 g s připojovacím kabelem 2 m

Materiál jímka a ochranná hlavice: PBT

Materiál rukojeť (DX 311): polyamid (PA6-GF30)

Materiál připojovací kabel (DX311): PVC

Kvalita vzduchu VOC

Senzory:

   T / RV CMOS

   tlak piezorezistivní

   CO2 nedisperzní infračervený (NDIR)

   VOC metaloxidový film (tenká vrstva)

Měřicí rozsahy:

   T -20 … +80 °C

   RV 0 … 100 %

   tlak 300 … 1250 hPa

  CO2 0 … 5000 ppm

  VOC 1 … 500 (bezrozměrné číslo)

Rozlišení

   T 0,1 °C

   RV 0,1 %

   tlak 0,1 hPa

   CO2 1 ppm

   VOC 1

Přesnost T: ±0,1 °C (20 … 60 °C) / ±0,2 °C (ve zbytku rozsahu)

Přesnost RV: ±2 % (0 … 80 % RV) / ±3 % (80 … 100 % RV) při T = 10 … 50 °C

Přesnost tlak: ±0,5 hPa (300 … 1100 hPa při -20…65 °C)

Přesnost CO2: ±(50 ppm + 3 % z měřené hodnoty) při 25 °C a 1013 hPa

Přesnost VOC: relativní kvalitativní měření

Teplotní drift tlak: ±0,75 Pa/°C (0 … 55 °C / 700 … 1100 hPa)

Teplotní drift CO2: 1 ppm/°C (-20 … 45 °C)

Dlouhodobý drift T: <0,03 °C/rok

Dlouhodobý drift RV: <0,25 % RV/rok

Dlouhodobý drift tlak: ±0,33 hPa/rok

Dlouhodobý drift CO2: 5 % z měřené hodnoty/5 let

Reakční doba T / RV: 10 s (T63 při proudění vzduchu 1 m/s)

Reakční doba CO2: <120 s (T90 při proudění vzduchu 2 m/s)

Pracovní podmínky: -20 … +60 °C, 0 … 95 % RV nekondenzující (*)

Výstup: rozhraní DX-Sensor

Odběr proudu: <6 mA typ

Připojení: 4pólový konektor M12

Rozměry: 177 x 30 x 19 mm

Hmotnost: cca 45 g

Materiál: ABS

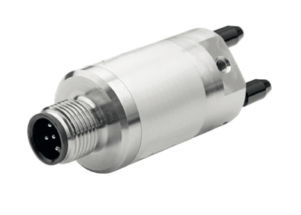

Tlak

Senzor: MEMS

Měřicí rozsahy:

   diferenční tlak: od ±2,5 hPa do ±700 kPa,

   absolutní tlak: 0…200 kPa, podle zvoleného modelu

Rozlišení: podle zvoleného modelu

Přesnost: ±0,5 % měřicího rozsahu při 25 °C

Celková chyba: ±2,5 % měřicího rozsahu (to platí pro celý teplotně kompenzovaný rozsah měření)

Doba zahřívání: 2,3 ms

Dlouhodobá stabilita: <1 % FS/rok

Kompenzace teploty: 0 … +50 °C

Pracovní podmínky pro měření T / RV: -25 … +85 °C / 0 … 95 % RV nekondenzující

Skladovací teplota: -40 … +125 °C

Přetížitelnost: přetlak 3násobek FS

Průtržný tlak: destrukční tlak 6násobek FS

Výstup: rozhraní DX-Sensor

Připojení k přístroji:  4pólový konektor M12, k procesu: nátrubky pro hadice 6 x 1 mm (vnitřní Ø 4 mm) a 8 x 1 mm (vnitřní Ø 6 mm), 2 vstupy pro diferenční snímače tlaku nebo 1 vstup pro snímač absolutního tlaku

Rozměry: Ø 21,7 x 62 mm

Hmotnost: cca 74 g

Materiál: nerezová ocel

Stupeň krytí: IP 65

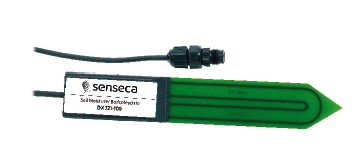

Vlhkost půdy

DX 721-L02-P obj. č. 487434

Senzory půdní vlhkost: vysokofrekvenční reflektometr TDR

měřicí plocha: 110 x 30 mm x 1,6 mm

teplota: IC

Měřicí rozsah půdní vlhkost: 0 ... 60 % VWC (objemový obsah vody) s omezenou přesností až 100 % WC

Měřicí rozsah teplota: -40 … +80 °C

Rozlišení půdní vlhkost: 0,1 % VWC

Rozlišení teplota: 0,1 °C

Přesnost půdní vlhkost: typ. ±3 %, podle typu půdy

Přesnost teplota: typ. ±0,2 °C, max. ±0,4 °C, v celém rozsahu

Pracovní podmínky: -40 … +80 °C, 0 … 100 % RV

Výstup: rozhraní DX-Sensor

Odběr proudu: průměr 0,5 mA typ.

Připojení: kabelem s 4pólovým konektorem M12

Rozměry sonda: 182 mm x 30 mm x 12 mm

Rozměry měřicí plocha: 110 x 30 mm x 1,6 mm

Délka připojovacího kabelu: 2 m nebo 5 m

Hmotnost: cca 95 g s připojovacím kabelem 2 m, cca 150 g s připojovacím kabelem 5 m

Materiál v kontaktu s půdou: sklo-epoxidový laminát FR4 / rukojeť: Luran / šrouby z nerezové oceli / připojovací kabel: PVC

Foto-radiometrie

DX 611-L02   obj. č. 486775

digitální fotometrická sonda pro měření osvětlenosti, kabel 2 m

DX 621-L02   obj. č. 486776

digitální radiometrická sonda pro měření intenzity ozáření, kabel 2 m

DX 631-L02   obj. č. 486777

digitální kvantově-radiometrická sonda pro měření toku fotonů v poli chlorofylu PAR, kabel 2 m

DX 641-UVA-L02   obj. č. 486778

digitální radiometrická sonda pro měření intenzity ozáření ve spektrálním rozsahu UVA, kabel 2 m

Osvětlenost (lux)

Měřicí rozsahy: 0,10 ...199,99 / 200,0 …1999,9 / 2000 …19999 / 20000 ...400000

Rozlišení: 0,01 / 0,1 / 1 / 10

Spektrální rozsah: v souladu se standardní fotopickou křivkou V(λ)

(teplotní koeficient) f6(T) <0,05 % K

Nejistota kalibrace: <4 %

f'1 (soulad s fotopickou křivkou V(λ)) <6 %

f2 (odezva dle kosinova zákona) <3 %

f3 (linearita) <1 %

f4 (chyba čtení přístroje) <0,5 %

f5 (únava) <0,5 %

Třída B

Posun (drift) za 1 rok: <1 %

Referenční standard: CIE n°69 – UNI 11142

Intenzita ozáření (w/m2)

Měřicí rozsahy: 0,0010 ...1,9999 / 2,000 … 19,999 / 20,00 … 199,99 / 200,0 … 1999,9

Rozlišení: 0,0001 / 0,001 / 0,01 / 0,1

Spektrální rozsah: 400 ...1050 nm

Nejistota kalibrace: <5 %

f2 (odezva dle kosinova zákona) <6 %

f3 (linearita) <1 %

f4 (chyba čtení přístroje) ±1 číslice

f5 (únava) <0,5 %

Posun (drift) za 1 rok: <1 %

PAR (μmol/m2s)

Měřicí rozsahy: 0,10 …199,99 / 200,0 …1999,9 / 2000 … 10000

Rozlišení: 0,01 0,1 1

Spektrální rozsah: 400 … 700 nm

Nejistota kalibrace: <5 %

f2 (odezva dle kosinova zákona) <6 %

f3 (linearita) <1 %

f4 (chyba čtení přístroje) ±1 číslice

f5 (únava) <0,5 %

Posun (drift) za 1 rok: <1 %

VŠECHNY FOTO-RADIOMETRICKÉ SONDY

Výstup: UART (TTL 3.3V)

Napájení: 3,3 … 6,0 Vdc

Odběr proudu: <1 mA typ.

Připojení: fixně / kabelem s konektorem M12

Provozní teplota: 0 … +50 °C

Rozměry: Ø 59 x 45 mm

Hmotnost: cca 200 g

Materiál: eloxovaný hliník
